XJD615智能配变终端(TTU)

XJD615智能配变终端(TTU)

所属类别:终端系列
产品描述:XJD615智能配变终端(TTU)主要用于农网智能型低压配电箱内,终端采GPRS/CDMA数据通讯方式,以公共的GSM移动通信网络为载体,辅助以现场RS485总线、红外线等通讯方式,将农网配电箱内的断路器、剩余电流漏电动作断路器、无功补偿投切状态、配电变压器工况、计量电能表等为主要控制管理对象,
销售/服务范围:河南戴维斯特电子有限公司主要从事变频器、智能化一体电容、电气火灾和仪器仪表、光伏监控系统 无功补偿等产品研发、生产、销售的企业。
产品详情

       XJD615智能配变终端(TTU)主要用于农网智能型低压配电箱内,终端采GPRS/CDMA数据通讯方式,以公共的GSM移动通信网络为载体,辅助以现场RS485总线、红外线等通讯方式,将农网配电箱内的断路器、剩余电流漏电动作断路器、无功补偿投切状态、配电变压器工况、计量电能表等为主要控制管理对象,对相关的用电信息进行监测,实现供用电监测、控制和管理,具有远程抄表、用电异常信息报警、负荷管理与控制等多种功能。

性能特点

Ø 终端的结构采用U型机箱,主要由主处理板、电压电流接口、负载电流采集板、遥控及告警接口板、遥信及RS485通讯板、电容器投切接口板、GPRS通讯板、电力载波通讯板组成。电路板单元采用插拔式结构,便于维护和更换。
       终端具有以下特点:
       1、配电变压器监测与保护:过流(过载)保护、过压保护、欠压保护;

       2、用户用电信息监测:监测电压、电流、功率、负载率等信息;

       3、配电变压器计量总表监测:监测电能表的电量和运行状态;

       4、剩余电流动作保护器监测与控制:监测负载回路的剩余电流数值、开关动作次数及    遥控分合闸;

       5、状态监测:监测进出线开关、前后门开关;

       6、负荷管理:可设置用电负荷,实现负荷管理;

       7、电能质量管理:监测电压、电流谐波分量及畸变率,为谐波治理提供依据;

       8、线损计算:监测配变总表电量和台区用户电量,可统计分析线损;

       9、防窃电:采集电表电量和交采电量,发现不一致,可及时发现异常信息;

      10、防盗:增加摄像头,在打开配电箱前门时可拍照,主动上报事件,及时发现非法操 作人员,防止设备被破坏和盗窃;

      11、分布式电源监测与控制:可采集分布式电源的电压、电流,计算出分布式电源的电量。

      12、通信功能:GPRS上行通信,载波下行通信。

      13、互动化管理:掌上机现场管理,本地RS232通信管理。

Ø 终端等效功能

技术指标

Ø 电压电流输入

1、测量交流回路的输入:3路电压,3路电流

2、保护回路电流:3路电流

3、出线负载电流回路的输入:6路电流

4、电容器补偿投切电流回路输入:12路电流,输入范围:4-20mA,采用50A/20mA 专用电流互感器。

5、分布式电源电压电流输入:3路电压,3路电流

Ø 遥信输入

输入路数:16路

输入方式:为不带电的开/合切换触点

Ø 直流模拟量输入

       a) 电流输入方式:4-20 ma,输入路数:6路

       b) 电阻输入方式:电阻0-40KΩ,输入路数:4路

       c)  专用湿度输入接口:1路

Ø 输出回路

       (1) 控制输出

              a) 输出路数:4路开/合双位置控制输出和1路告警继电器输出。

              b) 输出继电器型式:双稳态继电器。

              c) 触点额定功率:可接通和开断交流250V/5A。

              d) 触点寿命:通、断上述额定电流不少于100000次。

       (2)无功补偿控制功能

              终端具有2种无功补偿控制方式。

              1)本地无功补偿控制输出:12路电容器投切输出。可接多种规格的复合开关、投   切开关等器件。

              2)智能电容器485 通讯控制输出:可与多种规格的智能电容器通讯,实现无功投切和数据传输。无功补偿状态可上传主站。

Ø 接口

       1、终端具有3路485通信接口,接口与内部电路电气隔离。

       2、1个标准的RS232接口,通讯速率115200bps无校验,可用于现场通讯和管理。

       3、1个标准的USB接口,在面板上可用于程序升级。

       4、2个RJ45以太网口。

Ø 运行环境

       正常工作温度:-25℃~+55℃

       极限工作温度:-45℃~+70℃

Ø GPRS信号指示

       有表示GPRS信号和指示。

       具有防止GPRS通信模块死机的断电自复位功能。

Ø 现场显示

       160*160点阵的液晶中文显示,内置二级国标字库。

安装开孔与外形尺寸

Ø 终端外观

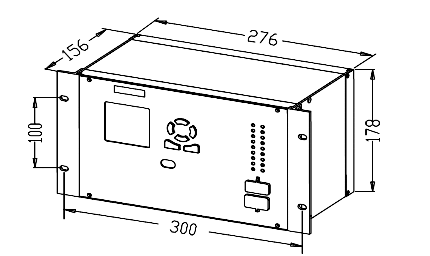

终端外形尺寸(宽×高×深):276mm × 178mm × 156mm


Ø 安装固定孔尺寸

安装固定孔尺寸(宽×高):    300mm × 100mm

固定孔为腰型孔 4个,用M5 的螺钉固定。

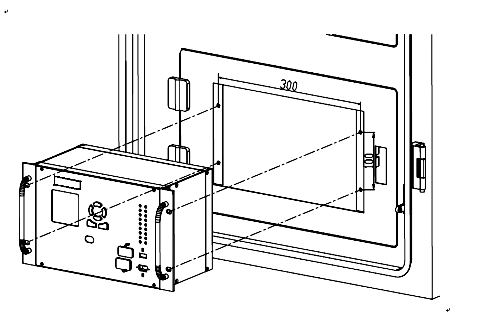

Ø 面板开孔尺寸

面板开孔尺寸(宽×高):    287mm ×180mm


面板固定方式

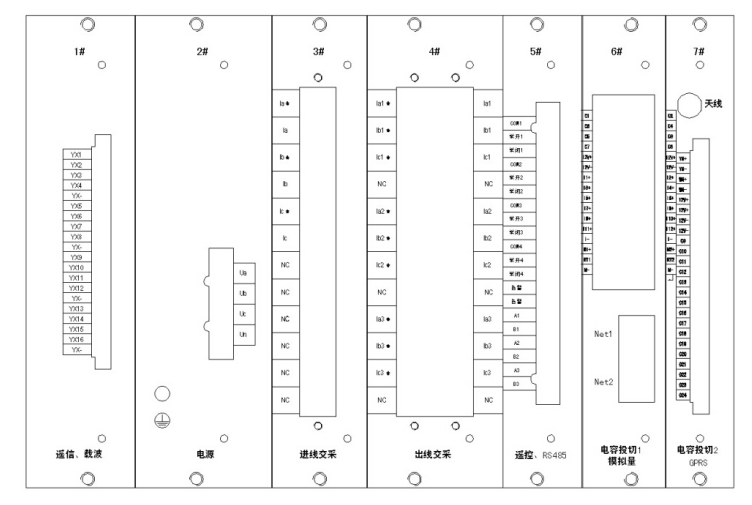

Ø 终端后面板端子图


订货须知

Ø 订货时应指明:
产品选型:简洁型、标准型、扩展型,是否含选配功能;
是否含载波功能。
